Pnevmatik tsilindrlar ishlab chiqarish jarayonlarida avtomatlashtirish va nazoratni qanday yaxshilaydi?

Kirish

Avtomashinalarni yig'ishning zamonaviy liniyasini tasavvur qiling, unda robot qo'llar aylanib turgan paytda aniq payvandlash ishlarini bajaradi, tashuvchi tizimlari komponentlarni millimetr aniqlikda olib boradi va mahsulotlarni minutiligiga yuzlab mahsulotlarni paketlovchi moslamalar mahsulotlarni germetik ravishda yopadi. Ushbu avtomatlashtirilgan tizimlarning asosida siz shovqinsiz qahramonni topasiz: pnevmatik silindr . Ushbu kuchli ish hayvonlari siqilgan havo energiyasini aniq chiziqli harakatga aylantiradi va oddiy mahkamlash operatsiyalaridan tortib murakkab robot harakatlari gacha bo'lgan barcha narsalarga kuch beradi.

Zamonaviy raqobatdor ishlab chiqarish sohasida pnevmatik texnologiyani samarali qo'llaydigan kompaniyalar boshqa texnologiyalardan foydalangan kompaniyalarga qaraganda 15-25% yuqori ish unumdorligi va 30% pastroq ta'mirlash xarajatlari ko'rsatkichlariga erishadi. Siz avtomatlashtirish muhandisi, korxona menejeri yoki ishlab chiqarish bo'limi mutaxassisi bo'lishingizdan qat'i nazar, pnevmatik silindrlarning avtomatlashtirish va boshqaruvni qanday yaxshilashini tushunish operatsiyalaringizni optimallashtirish uchun juda muhim.

Bu to'liq qo'llanma pnevmatik silindrlarning zamonaviy ishlab chiqarishga ta'sirini, o'lchanadigan natijalarni beruvchi tanlov, joriy etish va optimallashtirish strategiyalariga amaliy tushuncha beradi.

Nima uchun Pnevmatik Silindrlar Zamonaviy Ishlab Chiqarishda Muhim Qolmoqda

Elektr aktuatorlarning o'sishiga qaramay, pnevmatik silindrlar sanoat avtomatlashtirishda o'zgarmas qolmoqda va bu sizning foydangizga bevosita ta'sir qiluvchi sabablarga bog'liq.

O'lchamsiz Kuch-to'g'ri Nisbat va Ishlash Samaradorligi

Pnevmatik silindrlar kichik o'lchamda ajoyib kuchni ta'minlaydi:

• Yuqori kuch zichligi : 7 bar bosimda 100 mm teshikli silindr 5500N dan ortiq kuch hosil qiladi

• Tez javob berish vaqti : 50-500 mm/sekund tezlikdagi harakatlantirish elektr analoglaridan yuqori samaradorlik ko'rsatadi

• Ortishdan himoya : Siqilgan havo shikastlanishni oldini olish uchun tabiiy to'siq vazifasini bajaradi

Sizning ROI (qaytish darajasi) ga Ta'sir Qiluvchi Iqtisodiy Afzalliklar

Moliyaviy foydalar dastlabki sotib olish narxidan ancha yuqori:

• Kamroq Boshlang'ich Investitsiya : Pnevmatik tizimlar narxi 40-60% kamroq elektr tizimlariga qaraganda

• Taʼmirlash xarajatlari kamaytirildi : Oddiy dizayn esa 70% kamroq texnik xizmat ko'rsatish soatlari yillik

• Energiya samaradorligi : Zamonaviy siqilgan havo tizimlari 80-90% foydali ishlanadi to'g'ri sozlanganda

• Uzoq xizmat muddati : Sifatli silindrlar muntazam ravishda oshib ketadi 10 000 km qayta tiklashdan avvalgi sayohat

Qiyinli muhitlarda ishonchlilik

Pnevmatik texnologiya boshqa texnologiyalarning qiyinlik tushgan joylarda yaxshi ishlaydi:

• Haroratga toleransiya : Standart modellar -20°C dan 80°C gacha bo'lgan haroratda ishlaydi, quvvatini kamaytirmasdan

• Ifloslanishga chidamlilik : Yaxshi muhitda ishlamaydigan elektron qurilmalar yo'q

• Yuvish imkoniyati : Stalniydan yasalgan modellar oziq va dorixonaviy sohalarda yuqori bosimli tozalashga chidamli

Pnevmatik silindrlar nima? Ular orqali ishlarning muhandislik asoslari

Asosan, pnevmatik silindrlar zichlangan havo energiyasini chiziqli mexanik kuch va harakatga aylantiruvchi mexanik qurilmalardir. Lekin ushbu oddiy ta'rif ularning murakkab muhandislik tomonlarini yashiradi.

Zamonaviy pnevmatik tuzilmaning anatomik tahlili Silindir

Asosiy komponentlar va ularning funksiyalari:

• Silindr sterjensimon qismi : Aniq ishlangan truba (odatda aluminiy, nerjyakir yoki kompozit materialdan tayyorlangan), porshenni pastki ishqalanish bilan yo'naltiradi

• Piston to'plami : Integratsiyalangan germetiklovchi elementlarga ega bo'lgan aluminiy yoki kompozit konstruksiya, bosim zonalarni ajratib turadi

• Tayoq montaji : Yuklamaga kuchni uzatuvchi xromlangan po'lat yoki nerjyakir po'lat shaft

• Muhrlash tizimi : Poliuretan, nitril yoki PTFE birikmalaridan foydalaniladigan ko'plab germetiklanish nuqtalari

• Yumshatish tizimi : Yurish oxirida ta'sir kuchlarini kamaytiruvchi sozlanadigan sekinlashtirish

Pnevmatik kuch hosil qilishning fizikasi

Asosiy tamoyillarni tushunish uning ishlash imkoniyatlarini ochib beradi:

Kuch (N) = Bosim (Pa) × Maydon (m²)

Uzaytirish yurish kuchi:

F_uzaytirish = P × π × (D/2)²

Qisqarish yurish kuchi:

F_qisqarish = P × π × [(D/2)² - (d/2)²]

Erga:

• D = Porshen diametri (mm)

• d = Tiri diametri (mm)

• P = Ishchi bosim (bar)

Maxsus dasturlar uchun ilg'or silindr konfiguratsiyalari

Aylana Chiziq Silindrlari

• Qo'llanish sohaları : Yengil ushlab turish, pozitsiyalash, chiqarish

• Foydalar : Arzon, ixcham dizayn, keng tarqoq

• Cheklovlar : Kuchsizroq, cheklangan o'rnatish imkoniyatlari

Profil Silindrlari

• Qo'llanish sohaları : Umumiy sanoat avtomatlashtirish, materiallarni tashish

• Foydalar : Yuqori kuch quvvati, ko'plab o'rnatish imkoniyatlari, magnit pozitsiya sensori

• Cheklovlar : Yuqori narx, kattaroq joy egallash

Kompakt silindrlar

• Qo'llanish sohaları : Cheklangan joydagi avtomatlashtirish, robototexnika

• Foydalar : Minimal o'rnatish maydoni, yengil, turli xil o'rnatish imkoniyatlari

• Cheklovlar : Qisqaroq yurish uzunligi variantlari, pastroq kuch imkoniyati

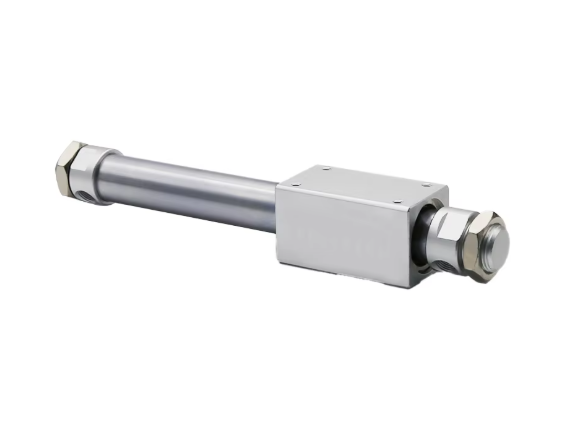

Shatunli silindrlar

• Qo'llanish sohaları : Uzoq yurish sohalari, foydali fazoni tejash loyihalari

• Foydalar : Yurish uzunligi bilan bir xil uzunlikda, egilish muammolari yo'q, yuqori yuk imkoniyati

• Cheklovlar : Yuqori narx, murakkabroq o'rnatish

Pnevmatik silindrlar ishlab chiqarish avtomatlashtirishni qanday o'zgartiradi: Amalga oshirish strategiyalari

Pnevmatik silindrlarni samarali joriy qilish uchun bir nechta o'lchovlarda tizimli yondashim kerak.

1-qadam: Silindrni to'g'ri tanlash va o'lchash

Yuk tahlili va kuch talablari

1. Jumladan, talab qilinadigan kuchlarni hisoblang:

   • Foydali kuch : Vazifani bajarish uchun kerak bo'lgan faktik kuch

   • Sirtlanish kuchlari : Yo'riqnoma, podshipnik, sirtlardan qarshilik

   • Tezlanish kuchlari : F = m × a (massa × tezlanish)

   • Xavfsizlik koeffitsiyenti : Odatda qo'shimcha quvvat 50-100%

2. Ishlash parametrlarini aniqlang:

   • Tsikl tezligi : Daqiqa/soat/smena uchun tsikllar soni

   • Vazifa tsikli : Aktiv holatda bo'lish vaqtining foizi

   • Ekologik omillar : Harorat, ifloslanishlar, tozalik

Silindrga o'lcham hisoblash misoli:

Kerakli kuch (N) = 2000 N Ishchi bosim (bar) = 6 bar Xavfsizlik koeffitsiyenti = 50% Nazariy kuch = 2000 × 1,5 = 3000 N Kerakli yuzasi = Kuch / (Bosim × 10) = 3000 / (6 × 10) = 50 sm² Kerakli diametr = 2 × √(Yuzasi/π) = 2 × √(50/3,14) ≈ 80 mm Standart 80mm diametrli silindrni tanlang

2-bosqich: Aniq boshqaruvni amalga oshirish

Tezlikni sozlash optimallashtirilishi

• Kirish oqimini sozlash : Silindr ichiga havo oqimini tartibga soladi

• Chiqish oqimini sozlash : Silindrning havo chiqishini nazorat qiladi

• To'liq oqimni tartibga solish : Eng yaxshi natijaga erishish uchun ikkala yondashuvni birlashtiradi

Holatni his qilish integratsiyasi

• Magnit sensorlar : Reed kalitlari yoki Hall effekti sensorlari

• Analog holatni his qilish : Uzluksiz nazorat uchun proporsional chiqish

• Tarmoqqa integratsiya qilish : IO-Link, AS-Interface yoki Ethernet orqali ulanish

Harakat profili sozlash

• Tezlanishni boshqarish : Silindr portlarida oqimni sozlash mumkin bo'lgan nazorat qurilmalari

• Sezgaklanishni sozlash : Sozlanuvchi yastiq mexanizmlari

• O'rtacha yurish pozitsiyasi : O'rtacha to'xtashlar uchun nisbiy valve texnologiyasi

3-bosqich: Tizim integratsiyasi bo'yicha eng yaxshi amaliyotlar

Havo tayyorlash standartlari

• Filtratsiya qilish : Eng kamida 5 mikronli zarracha olib tashlash

• Tartibga solish : Barobar ishlash uchun ±0.1 bar barqarorlik

• Tuyivorish : Mikro-tumanli moylash 300% gacha shtamplar xizmat muddatini uzaytiradi

O'rnatish uchun tekislash usullari

• Точная настройка : 0,1 mm/metr gacha bo'lgan noaniqlikqa ega bo'lishi

• Kuchlanishni tekislash : Siljish o'qi yuk markaziga mos kelishini ta'minlash

• Qo'shimcha tayanchni : Uzoq yurish uchun tayoqchali tayanchni

Texnik xizmat ko'rsatishni optimallashtirish

• Oldini olish jadvali : 5000 soat ishlatishdan keyin pech qopqog'ini almashtirish

• Ҳолатни кузатиш : Tebranish tahlili va bosim oqimini tahlil qilish

• Zaxira qismlar strategiyasi : Muhim komponentlarning zaxirasi optimallashtirilishi

Taqqoslovchi tahlil: Pnevmatik, Elektr va Gidravlik boshqaruv taqqoslash

Ishlab chiqarish taqqoslash matritsasi

Qo'llanilishi -Maxsus tavsiyalar

Pnevmatikdan foylanish kerak bo'lganda:

• Portlovchi muhitda ishlash (ATEX talablari bilan mos keladi)

• Yuqori tezlikdagi siklik operatsiya (1 Gts) talab qilinadi

• Cheklangan mablag' bilan ishlash

• Changli sharoitlarda oddiy, ishonchli ishlash kerak

Elektrik vositalarini tanlang:

• Aniq pozitsionirovanie (±0,1 mm) muhim ahamiyatga ega

• Murakkab harakat profillari talab qilinadi

• Energiya tejash asosiy omil hisoblanadi

• Shovqinsiz ishlash kerak bo'lganda

Gidravlik vositalarni tanlang:

• Juda katta kuchlar (50 kN) kerak bo'lganda

• Yuqori yuklamada yuqori qattiqlik talab qilinadi

• Yuqori haroratli muhitda ishlash

• Tabiiy chastotali so'ndirish foydali

Amaliyotda qo'llanilishi: Pnevmatik silindrlar ishlab chiqarish mukammalligini rag'batlantiradi

Avtomobil ishlab chiqarish bo'yicha holat tushuntirish

Muammo : Sifatni yaxshilab, eshik paneli yig'ish tezligini oshirish
Yechim : Proportsional boshqaruvli aniqlik bilan boshqariladigan pnevmatik silindrlar
Natijalar :

• ishlab chiqarish tezligining 35% ga oshishi

• qismlarning shikastlanishida 90% kamayish

• yangilangan tizimga 18 oylik foyda olish

Oziq-mahsulotlarni ambalajlashni amalga oshirish

Muammo : Yuqori tezlikda shikastlanmasdan nozik mahsulotlarni qayta ishlash
Yechim : Sozlanuvchi yastiqchali past ishqalanish silindrlari
Natijalar :

• yo'nalish tezligi imkoniyati 25% ga ko'p

• foydalanishda 99,8% gacha ishonchlilik

• AQSH qishloq xo'jaligi vazirligi sanitariya standartlariga moslik

Elektronika montaj qilish sohasida qo'llanilishi

Muammo : Tozalik xonasida aniq komponent o'rnatish
Yechim : Sertifikatlangan changsiz xonalarda ishlatish uchun yuqori sifatli po'lat silindrlar
Natijalar :

• zarracha ifloslanishning 50% kamayishi

• 30% yaxshilangan o'rnatish aniqligi

• 40% uzoqroq texnik xizmat ko'rsatish oraliqlari

Kelajak tendentsiyalari: Pnevmatik silindr texnologiyasining rivojlanishi

Sanoat 4.0 Integratsiyasi

• Aqlli silindrlar : Bashorat qiluvchi texnik xizmat ko'rsatish uchun o'rnatilgan sensorlar

• Raqamli ikkilashtirish : Ishlash samaradorligini optimallashtirish imkonini beradigan virtual nusxalar

• Bulutli aloqa : Masofadan kuzatish va boshqarish imkoniyatlari

Ilg'or materiallar va dizaynlar

• Kompozit materiallar : Teng mustahkamlik bilan 60% kamroq og'irlik

• O'zini moylab turadigan tizimlar : 100 000 dan ortiq tsikl uchun arizasiz ishlash

• Nanotexnologik qoplamalar : Energ'iyani tejash uchun juda past ishqalanishli sirtlar

Eko-taqiq qadamlari

• Energiya Qaytarish Tizimlari : Chiqadigan gaz energiyasini yig'ish va qayta foydalanish

• Ekologik toza materiallar : Tabiiy asosli zichlovchilar va qayta ishlanadigan komponentlar

• Quyilishni kamaytirish texnologiyalari : <0,01% quvushlilik darajasiga erishuvchi ilg'or zichlovchi tizimlar

Amalga oshirish nazorat ro'yxati: Pnevmatik silindrlar qo'llanilishini optimallashtirish

Loyiha bosqichidagi hisobga olinadigan jihatlari

• Xavfsizlik koeffitsientlari bilan to'liq kuch tahlili

• Ishlatilish muhitiga mosligini tekshirish

• Silindr turini va o'rnatishni tanlang

• Texnik xizmat ko'rsatishga kirish va xizmat talablari rejalashtirilsin

Boshqaruv tizimi talablari

• Mos pozitsiya his qilish texnologiyasini aniqlang

• Tezlikni boshqarish metodologiyasini loyihalash

• Xavfsizlikni kuzatish va diagnostikani integratsiya qiling

• Kelajakdagi kengaytirish va o'zgartirish rejasini tuzing

Texnik xizmat rejalashtirish

• Oldini olishga yo'naltirilgan texnik xizmat ko'rsatish jadvalini tashkil qiling

• Muhim zaxira qismlar inventarini yarating

• Muammolarni hal qilish bo'yicha hujjatlarni tuzish

• Texnik xodimlarni alohida texnologiyalarga o'rgatish

Xulosa: Pnevmatik a'lo bo'lish orqali ishlab chiqarishni tashkil qilish

Pnevmatik silindrlar zamonaviy ishlab chiqarishda o'zlarining samaradorlik, ishonchlilik va xarajatlarni tejash bo'yicha yuqori darajadagi kombinatsiyasini taqdim etishda o'z ahamiyatini saqlab qolmoqda. To'g'ri tanlangan, amalga oshirilgan va saqlanayotganda ular ishlab chiqarishni oshirish va foydali oshirish uchun asos bo'lib xizmat qiladi.

Pnevmatik texnologiyalarning kelajagi raqamli ishlab chiqarish tizimlari bilan yanada chuqurroq integratsiya, energiya tejash sohasida yaxshilanish va barqarorlikni yaxshilashni va sanoat avtomatlashtirishning yanada murakkablashayotgan dunyosida ularning dolzarbligini saqlab qolishni va'da qilmoqda.

Ushbu qo'llanmada keltirilgan printsip va strategiyalarni qo'llash orqali siz pnevmatik silindr texnologiyasidan foydalanib ishlab chiqarish sohasida yangi darajadagi a'lo saviya, operatsion samaradorlik va sanoatdagi raqobat afzalliklarini erishishingiz mumkin.
