Come si connettono i tubi pneumatici?

Comprensione dei Componenti delle Connessioni dei Tubi Pneumatici

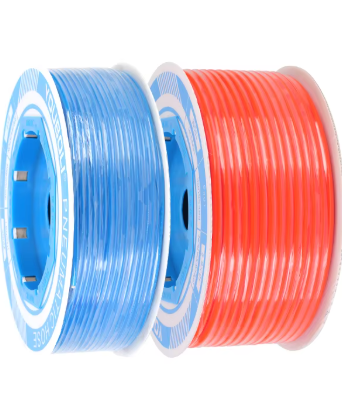

Caratteristiche Principali della Tubazione Pneumatica

I tubi pneumatici svolgono un ruolo molto importante nella gestione del movimento dell'aria attraverso i sistemi pneumatici perché devono essere sufficientemente flessibili da piegarsi intorno all'apparecchiatura ma sufficientemente forti per gestire le pressioni coinvolte. La maggior parte dei tubi è realizzata in materiali come poliuretano, polietilene o nylon, ciascuno scelto in base a ciò che funziona meglio per applicazioni diverse. Prendiamo il poliuretano per esempio, si piega facilmente senza piegarsi, rendendolo ideale per spazi ristretti. Il nylon si distingue quando si tratta di pressioni e calore più elevati, poiché resiste meglio in tali condizioni. Quando si esaminano le specifiche dei tubi, il diametro interno ID e il diametro esterno OD contano molto poiché queste misure determinano quanta aria può passare e che tipo di perdita di pressione si verifica lungo il percorso. Per far funzionare bene tutto, è importante avere le dimensioni giuste. Vale la pena considerare anche quanto bene le maniglie dei tubi siano allungate o compresse durante il normale funzionamento. E non dimentichiamoci della resistenza chimica. Alcuni luoghi di lavoro hanno sostanze chimiche aggressive che fluttuano in giro o operano in condizioni di caldo o freddo estremo. In queste situazioni, scegliere tubi che non si rompano nel tempo diventa assolutamente fondamentale per mantenere l'intero sistema in funzione in modo affidabile anno dopo anno.

Tipi di Connettori Pneumatici: Push-to-Connect vs. Filati

I sistemi a propulsione aerea hanno bisogno di raccordi di buona qualità se vogliono gestire correttamente il flusso d'aria. I raccordi a spinta per il collegamento si distinguono perché si installano e si rimuovono facilmente, rendendoli ottime scelte quando l'apparecchiatura deve essere regolarmente cambiata. Il vantaggio è ovviamente la flessibilità, poiché le modifiche avvengono senza interrompere completamente le operazioni. Per le installazioni destinate a rimanere per sempre, tuttavia, i raccordi a filo forniscono connessioni molto più forti. Ma attenzione con quei fili, hanno bisogno della giusta forza di stretta, altrimenti l'aria sfuggirà ovunque. La scelta tra i tipi adatti si riduce a ciò che funziona meglio per ogni situazione. I collegamenti a spinta tendono a risparmiare denaro nel tempo nelle impostazioni in cui le regolazioni sono di routine, mentre quelli a filo resistono meglio in luoghi come le linee di produzione in cui tutto rimane fisso. Anche conoscere la differenza tra i fili del TNP e del BSP è importante. Per ottenere questo significa evitare mal di testa più tardi quando si cerca di abbinare parti di diversi produttori in tutti i tipi di applicazioni industriali.

Ruolo degli O-Ring e delle Collet Grip Rings

Gli anelli O e gli anelli di presa del colletto svolgono un ruolo vitale nel mantenere l'aria fuoriuscita e nel preservare l'integrità dei sistemi. Queste guarnizioni in gomma sono disponibili in materiali diversi che gestiscono le sostanze chimiche e il calore in modo diverso, il che è molto importante quando si lavora in varie condizioni. Se il materiale sbagliato fallisce perché non riesce a resistere a quello che affronta, tutto il sistema ne soffre. Gli anelli di presa collet fanno qualcosa di completamente diverso. Aiutano a mantenere stabile il tubo anche quando si verificano improvvisi cambiamenti di pressione, quindi i collegamenti rimangono stretti. Controllare regolarmente queste parti ha anche senso. Nessuno vuole guasti inaspettati durante il funzionamento. Sapere come installare e rimuovere correttamente i pneumatici senza danneggiarli contribuisce molto a far sì che i sistemi pneumatici durino più a lungo e funzionino in modo affidabile nel tempo.

Strumenti Essenziali e Passi di Preparazione

Strumenti richiesti: Taglia tubi, Calibri, e Sigillanti

Per fare bene il lavoro con i tubi pneumatici bisogna avere a portata di mano dei buoni strumenti. Un buon taglia tubi fa la differenza perché dà quei bei tagli dritti invece di lasciare i bordi ruvidi che potrebbero causare perdite lungo la linea. Per misurare le cose correttamente, gli impalcatori sono utili per controllare le dimensioni interne ed esterne in modo che tutto si adatti come previsto. Non dimenticare neanche i sigillanti. Sono cose importanti per tenere stretti quei giunti a filo. La maggior parte delle persone si attengono a silicone o a quelli anaerobici, a seconda del tipo di ambiente che dovranno affrontare. La scelta giusta significa che non si evade aria indesiderata dalle connessioni, anche quando le condizioni sono difficili.

Misurare con precisione il diametro della tubazione e la pitch dei fili

Ottenere le misure giuste per il diametro del tubo e la discesa del filo è molto importante quando si tratta di assicurarsi che tutto si adatti correttamente. Se questi numeri sono anche solo leggermente sbagliati, possono portare a costosi errori nel lavoro di assemblaggio e a quelle fastidiose perdite che nessuno vuole. Quando qualcuno sa esattamente come controllare la discesa del filo, sceglie le giuste giunzioni molto più facilmente. Questo aiuta a evitare situazioni in cui le parti non si adattano e iniziano a fuoriuscire sotto pressione. Anche tenere un registro di tutte queste misurazioni si rivela utile. Essa mantiene le cose coerenti durante tutto il processo di assemblaggio e diventa una risorsa importante in seguito quando si fanno le manutenzioni o si risolvono i problemi lungo la strada. La maggior parte dei tecnici esperti dirà a chiunque che questa pratica di base risparmia tempo e denaro a lungo termine.

Tecniche di taglio per estremità di tubi senza bordi

Rendere pulite le estremità senza frana dei tubi è molto importante se vogliamo buone guarnizioni e connessioni che funzionino fin dal primo giorno. Anche qui i giusti strumenti fanno la differenza. Le lame da taglio e i tagliatori di tubi adeguati aiutano davvero a fare tagli dritti senza lasciare dietro fastidiosi pezzi di metallo. Le persone che hanno già fatto questo spesso parlano di metodi di punteggio e di scatto come qualcosa che vale la pena provare quando si lavora con materiali a mano. E non dimenticate di abbruttare gli strumenti dopo averli tagliati, in realtà migliorano il modo in cui tutto si adatta insieme più avanti. Inoltre, durante i controlli di manutenzione regolari si verificano meno problemi perché le cose vanno meglio in generale. Per chiunque si occupa di sistemi pneumatici regolarmente, dedicare tempo a padroneggiare queste pratiche di taglio di base non è solo utile, ma è praticamente necessario per ottenere risultati di qualità ogni volta.

Processo di Connessione Passo dopo Passo

Inserimento di tubi in fitting a inserimento rapido

Inserire correttamente il tubo in questi accessori di connessione a spinta fa la differenza quando si tratta di mantenere le connessioni senza perdite. La maggior parte dei produttori ha istruzioni chiare su come spingere il tubo fino a raggiungere quella linea segnata all'interno del dispositivo. Quando viene fatto correttamente, questo crea un sigillo che impedisce sia all'aria che ai fluidi di sfuggire. Ma fate attenzione se qualcuno cerca di forzare troppo le cose perché spesso questo danneggia il tubo stesso o il dispositivo, il che ovviamente rovina l'intero collegamento. I diagrammi e le immagini aiutano a mostrare come è un buon inserimento, soprattutto per le persone che stanno ancora imparando. Sapere perché le relazioni a volte falliscono è anche importante. I problemi comuni includono tubi che non si trovano dritti nel raccordo o non sono spinti abbastanza. Scoprire questi problemi in anticipo aiuta a mantenere connessioni affidabili nel tempo.

Sigillare connessioni a vite con nastro PTFE

Il giusto attacco di nastro PTFE fa la differenza quando si sigillano i collegamenti a filo e si bloccano quelle fastidiose perdite. In pratica, il nastro funziona riempiendo quei piccoli vuoti tra i fili in modo che nulla sfugga mentre le cose funzionano. La maggior parte delle persone trova che avvolgerlo intorno ai fili circa due o tre volte dà una buona copertura per i raccordi standard e crea una tenuta solida. Ma fate attenzione agli errori che spesso si commettono: troppa nastro può causare problemi e troppo poco lascia le lacune esposte. Abbiamo visto molte installazioni fallire perché qualcuno l'ha avvolta come una benda o ha perso completamente i punti. Prendersi un momento per visualizzare dove si verificano gli errori aiuta davvero tutti a imparare il giusto approccio. Questo permette di risparmiare tempo per riparare le perdite successivamente e di mantenere i sistemi in funzione in modo affidabile per anni.

Linee guida per il routing per prevenire pieghe e abrasioni

Il corretto incamminamento dei tubi pneumatici è di grande importanza per mantenere correttamente funzionanti i sistemi e per evitare problemi in futuro. Quando gli installatori si attengono a buone pratiche di routing, in realtà estendono la durata di quei tubi riducendo le probabilità di guasti del sistema. Una regola di base che tutti dovrebbero ricordare è di stare lontano da curve e curve taglienti perché questi punti interferiscono con il flusso d'aria e riducono le prestazioni dell'intero sistema. Una solida lista di controllo per il routing dei tubi rende la vita più facile per i tecnici durante le installazioni, aiutandoli a coprire tutto ciò che è importante. Cose importanti da tenere d'occhio? Curve lisce invece di angoli stretti, assicurandosi che i tubi rimangano fermi in modo da non muoversi, e controllando lungo il percorso per i punti in cui potrebbe verificarsi attrito e causare usura precoce. Prendere questo tipo di approccio attento aiuta a mantenere una migliore prestazione del sistema e permette di ottenere più anni di attrezzature pneumatiche prima che sia necessaria la sostituzione.

Test di Pressione e Prevenzione delle Perdite

Eseguire un Test con Bolle di Sapone per le Perdite d'Aria

Il test delle bolle di sapone rimane uno di quei semplici ma davvero utili trucchi sui quali i tecnici si affidano per sempre per trovare perdite d'aria nei sistemi pneumatici. Spruzzate acqua sapone sulle giunzioni e sui tubi dove di solito si verificano perdite. Quando la pressione si accumula all'interno del sistema, le bolle iniziano a comparire proprio nei punti in cui l'aria sta scappando, rendendo più facile individuare i problemi. Anche la sicurezza è importante. Se c'è una grande perdita, state lontani dalla zona, poiché alcuni gas industriali possono essere nocivi se respirati accidentalmente. Perché questo metodo è ancora in uso nonostante le nuove tecnologie? Niente supera la sua natura di base combinata con la sua velocità di funzionamento. La maggior parte dei meccanici esperti prende ancora la bottiglia di sapone prima di cercare i sensori elettronici di lusso perché sa che l'esperienza conta in queste situazioni.

Impostazioni corrette del momento torcente per giunzioni a filetti

L'impostazione della coppia corretta è molto importante se vogliamo evitare perdite e non rompere i raccordi stringendoli troppo. Un buon modo per fare le cose per bene? Guarda la tabella della coppia. Queste tabelle elencano il tipo di forza che funziona meglio per diversi tipi di raccordi. L'uso di una chiave inglese a coppia adeguata fa la differenza quando si applica la pressione correttamente. Questo aiuta a proteggere i componenti assicurandosi che tutto rimanga stretto dove deve essere. Non dimenticare neanche le specifiche del produttore. Spesso le persone saltano la lettura, ma seguire queste istruzioni è davvero utile a lungo termine. I sistemi durano più a lungo e funzionano meglio quando la coppia viene applicata correttamente.

Affrontare i fallimenti delle connessioni indotti da vibrazioni

Le vibrazioni interferiscono molto con la stabilità delle connessioni pneumatiche e sono un comune colpevole di guasti del sistema. Col tempo, questi costanti scuozzamenti e scosse tendono a farsi strada nei raccordi, facendoli gradualmente sciogliere. Abbiamo visto questo accadere in ambienti industriali dove anche piccole vibrazioni da macchinari vicini creano grandi problemi lungo la linea. Per combattere questo problema, molti impianti installavano isolanti per le vibrazioni o si avvalgono di soluzioni di tubi flessibili. Queste correzioni aiutano a mantenere le cose stabili ma richiedono un'installazione adeguata e controlli regolari. Alcuni stabilimenti di produzione hanno riferito di aver ridotto del 50% il tempo di fermo dopo aver applicato misure anti-vibrazioni durante la manutenzione di routine. La linea di fondo è che chiunque lavori con sistemi pneumatici deve considerare i rischi di vibrazione fin dal primo giorno piuttosto che aspettare che perdite o componenti disconnessi diventino grandi problemi in seguito.

Risoluzione dei problemi di connessione comuni

Diagnosi e riparazione di perdite d'aria intermittenti

Trovare quelle fastidiose perdite d'aria nei tubi pneumatici mette davvero alla prova anche tecnici esperti, perché queste perdite tendono ad arrivare e andare senza preavviso. Un buon trucco che molti negozi hanno imparato nel tempo è quello di prendere un rilevatore ad ultrasuoni che catturi quei forte strilli che solo una perdita fa. Abbiamo visto questo lavoro miracoloso per individuare problemi dove i tubi si connettono o proprio intorno a vecchi tubi che non possono più reggere. Anche tenere traccia di cosa viene riparato e di quanto bene funziona è molto importante. I buoni record significano che la prossima volta che qualcosa funziona, sappiamo già cosa ha funzionato prima invece di ricominciare da zero ogni volta.

Risoluzione dello scivolamento dei tubi nei fitting a barba

Quando i tubi scivolano da quelle armature spinate, di solito significa grossi problemi con le perdite d'aria, a meno che qualcuno non lo catturi abbastanza velocemente. Spesso si afferrano le pinze dei tubi o si avvolgono tubi termostatici intorno al punto di problema come soluzioni rapide, ma questi tengono le cose insieme per un po' prima di fallire di nuovo. Il vero problema dietro lo slippage? Ci sono diversi fattori al lavoro. I cambiamenti di temperatura fanno espandersi e contrarsi i materiali durante il giorno, mentre la pressione interna si accumula all'interno del sistema nel tempo. Anche la scelta della giusta dimensione del tubo per soddisfare le esigenze dei raccordi è importante. La maggior parte degli idraulici lo sa già perché le dimensioni non corrispondenti creano punti deboli dove le connessioni semplicemente non rimangono posizionate, non importa quanto siano strette all'inizio.

Gestione della compatibilità dei thread tra standard diversi

Ottenere la compatibilità del filo è molto importante quando si lavora con diversi standard come il NPT (National Pipe Thread) contro il BSP (British Standard Pipe). Quando qualcuno sa cosa fa funzionare ogni standard, può evitare quelle frustranti situazioni di cross-thread che altrimenti potrebbero causare il fallimento di interi sistemi. Pensate a cosa succede se qualcuno cerca di collegare fili non corrispondenti al massimo una scorta scadente, al peggio una perdita completa. Un buon riferimento di conversione tra questi tipi di filati diventa assolutamente essenziale per chiunque si occupi di sistemi misti. I tecnici hanno bisogno di questo tipo di informazioni per poter scegliere attrezzature e attrezzature adeguate, non importa quale lavoro si presenti. - La conclusione? Un'adeguata corrispondenza di filo fa sì che tutto funzioni senza problemi, senza problemi inaspettati.

Strategie di Manutenzione a Lungo Termine

Intervalli di ispezione per l'usura e la corrosione

Le ispezioni regolari sono davvero importanti per mantenere funzionanti i sistemi pneumatici per anni anziché mesi. Quando le aziende pianificano questi controlli correttamente, individuano quei piccoli segnali di avvertimento di usura e corrosione prima che le cose vadano completamente a rotoli. Durante un'ispezione, i tecnici dovrebbero esaminare attentamente i componenti metallici per vedere se non ci sono ruggine, buche o aree in cui il materiale sembra usurpato. Tenere registri dettagliati dopo ogni ispezione fa un duplice lavoro, aiuta a tracciare gli schemi nel tempo e crea una sorta di banca di memoria per la storia dell'apparecchiatura. Abbiamo visto negozi risparmiare migliaia solo individuando le piccole perdite o le gocce di pressione in anticipo, invece di aspettare che l'intero sistema si spegni durante le ore di produzione.

Sostituire Anelli e Guarnizioni Vecchi

La sostituzione dei vecchi anelli e delle guarnizioni in tempo utile aiuta a mantenere i sistemi in funzione in modo affidabile. La maggior parte delle persone sa quando è il momento di sostituirli in base a quello che vede: si formano crepe, la gomma diventa rigida invece che morbida, o peggio ancora, iniziano a verificarsi perdite. Avvicinarsi prima che le parti si rompano completamente, fa funzionare meglio i sistemi pneumatici per periodi più lunghi. Quando si estrae e si inserisce un nuovo sigillo, ci sono modi giusti per farlo in modo che nulla venga danneggiato. Per esempio, non tirare forte agli anelli O, ma prova a usare qualcosa di piatto ma non affilato per liberarli. E quando si montano nuove guarnizioni, assicurarsi che siano piatte su entrambe le superfici senza urti o rughe. Se si rispettano queste regole di base, le connessioni rimarranno strette e funzionali molto più a lungo che se si utilizzassero scorciatoie durante la manutenzione.

Pulizia del sistema per rimuovere contaminanti

I sistemi di lavaggio aiutano regolarmente a prevenire i problemi causati dal sporco che entra in essi. Quando gli addetti alla manutenzione sanno esattamente come fare questa pulizia correttamente, finiscono per mantenere tutto in funzione per periodi più lunghi. Alcuni posti hanno bisogno di lavare i loro sistemi più spesso di altri, specialmente dove c'è molta polvere che galleggia, olio vecchio bloccato negli angoli, o acqua che entra in qualche modo nelle attrezzature. Tutte queste cose lentamente si rompono come i sistemi pneumatici funzionano nel tempo. Abbiamo visto molte situazioni del mondo reale in cui le aziende hanno fatto grandi risparmi solo attenendosi ai regolari orari di lavaggio. Prendiamo una fabbrica che ha ridotto a metà il tempo di fermo dopo aver implementato i lavaggi mensili. Il punto è semplice: la pulizia costante consente di far funzionare le operazioni senza intoppi giorno dopo giorno, risparmiando denaro sulle riparazioni future. Ecco perché i programmi di manutenzione intelligente includono sempre il lavaggio programmato come parte delle loro pratiche di base.

Domande frequenti

Cosa sono i tubi pneumatici e dove vengono utilizzati?

I tubi pneumatici sono condotte flessibili essenziali per controllare il flusso d'aria nei sistemi pneumatici, comunemente usati in settori in cui la manipolazione della pressione d'aria è cruciale, come la produzione e l'imballaggio.

Qual è l'importanza dell'utilizzo di giunti pneumatici corretti?

L'utilizzo di connessioni pneumatiche corrette, come quelle a inserimento rapido e a vite, garantisce una gestione efficiente del flusso d'aria, riduce le potenziali perdite e mantiene la affidabilità del sistema.

In che modo i cerchietti O e le fasce di blocco contribuiscono all'integrità del sistema?

I cerchietti O forniscono sigillature importanti e resistono a condizioni operative variabili, mentre le fasce di blocco garantisco la stabilità delle tubazioni contro le fluttuazioni di pressione, prevenendo le perdite d'aria.

Perché misurazioni accurate sono cruciali nei sistemi pneumatici?

Misurazioni accurate del diametro e della pitch dei fili garantiscano la compatibilità tra tubazioni e connettori, prevenendo errori di assemblaggio e possibili perdite.

Quali sono alcuni metodi comuni di risoluzione dei problemi per i sistemi pneumatici?

Rilevatori ultrasonici elettronici per la diagnosi delle perdite, il blocco dei tubi scivolati e la verifica della compatibilità dei fili sono alcuni metodi comuni per mantenere l'efficienza del sistema.
